2023.02.11 언리얼엔진

UMG(Unreal Motion Graphic)

- UI부분과 파티클부분을 다뤄보자



○ 마우스를 X축으로 움직이면 헬기 Z축으로 움직이게 하기

입력 값 설정

이벤트 그래프

○ 충돌 감지 콜리전 추가하기

Simulation Generates Hit Events : 막히면서 충돌 감지

Generate Overlap Events : 통과하면서 충돌감지

Body 에서 Static Mesh의 이미지를 더블클릭한다.



○ 디스트럭터블 매쉬만들기

[편집] - [플러그인]

켜짐에 체크를 하고 "지금 재시작"을 한다.

켜짐에 체크하고 "지금 재시작"을 한다.

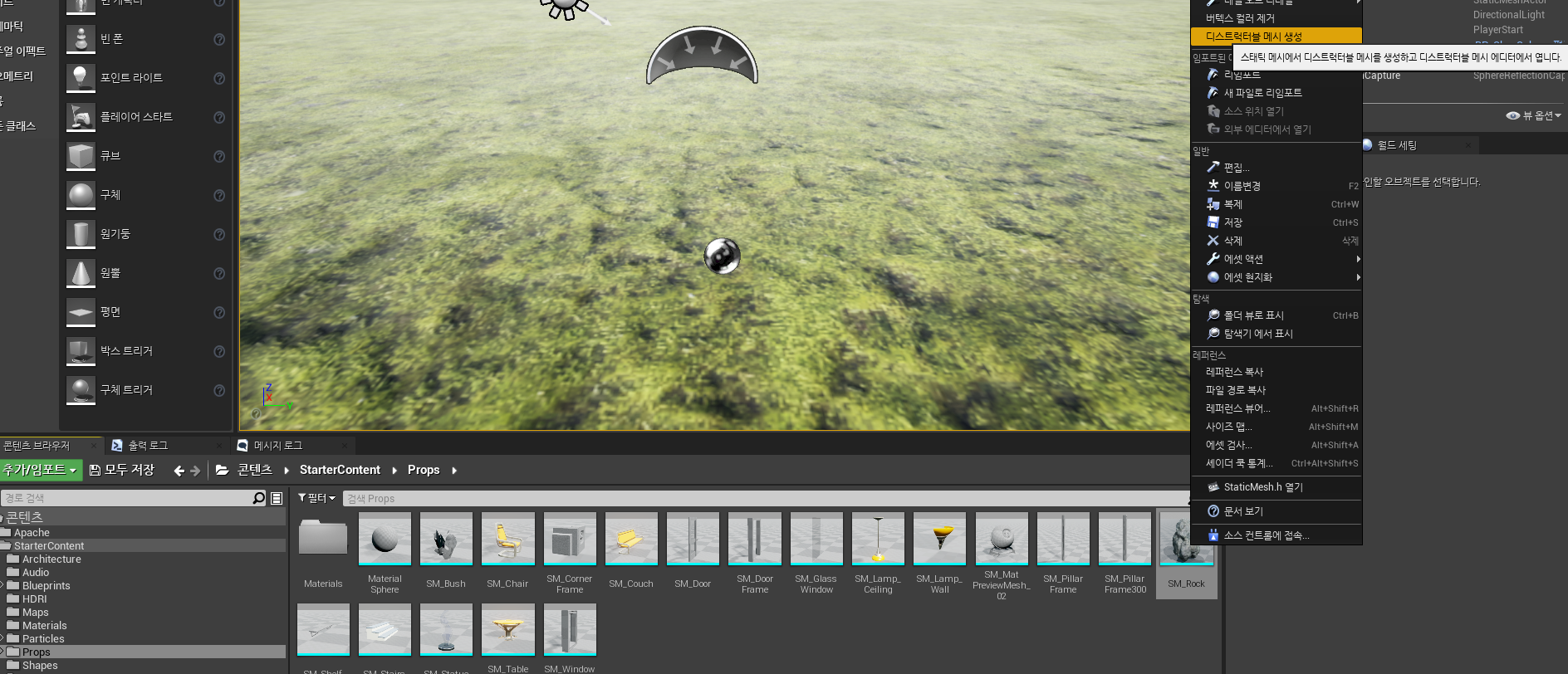

생성하고자하는 Actor에 디스트럭터블 매쉬를 생성해준다.

DM Rock이 생성이되고 스케일을 알맞게 조정한다.

설정을 이미지와 같이 해준다.

여기까지 하면 충돌이 일어났을때 쪼깨지는걸 확인할 수 있다.



○ 로켓 발사하기

발사 부분은 이전 시간에도 했기 때문에 그것을 참조하십시요.

추가적인 부분만 기입합니다.

Arrow 컴포넌트를 추가해서 발사위치를 지정합니다.

발사체와 본체간의 충돌을 방지하기위해 발사체 콜리전 설정을 Custom으로 변경하고 Pwan을 무시 해준다.

이벤트 그래프

○ 발사 이펙트 넣기

○ 미사일 폭파 이펙트, 사운드 넣기

○ 이펙트 조정해보기

파티클을 더블클릭하면 나오게되는 화면

이미터의 5가지 효과는 아래와 같다.

- ShockWave : 퍼지는 불꽃 효과

- FireBall : 타오르는 불꽃 효과

- Spark : 사발으로 퍼지는 파편 효과

- Fire_Light : 파티클의 조명 효과

- Smoket : 퍼지는 연기 효과



이미터의 상세효과들을 모듈이라고 한다.

DistributeVectorConstant : 하나의 벡터로 값을 설정한다.

DistributeVectorUniform : 두개의 벡터를 범위 설정한다.

등...

Size By Life : 시간의 흐름에 따라 초기 사이즈 부터 설정한 사이즈까지 작아진다.

Initial Size : 초기 사이즈

Lifetime : 입자 수명



폭팔의 크기는 이것저것 만져보면서 사용해보세요.



○ 로켓 뒤에서 나오는 이펙트 만들어보기

파티클 시스템 만들어주기

Requierd

Spawn

Lifetime

Initial Size

Initial Velocuty

Color Over Life

Size By Life

파티클을 붙여준다.

○ Texture 변경해 보기

베이스 컬러 : 물체의 기본 색상 및 텍스처
메탈릭 :  물체가 어느정도 금속성을 띄는지를 설정한다. 메탈릭은 0 ~ 1값으로 설정한다. 0이면 비금속 1이면 완전한 금속
러프니스 : 표면의 거칠기, 매끈한 표면은 빛을 정반사, 거친 표면은 난반사한다.
